義歯排列支援器具
はいれつナビの操作概要

>>> 寒天印象材
>>> 寒天印象用機器・用品
>>> 診療用機器・用品
>>> 予防用品
>>> 技工用機器・用品
 (1)準備する


新しい義歯を作る場合の準備
石膏模型の上下顎に、歯槽頂線を鉛筆で描きます。(写真)
咬合器にマウントします。

不調な義歯を診断する場合の準備
不調な義歯の裏側(歯槽側)にパテ状シリコーンを充填します。
義歯を咬合器にマウントします。
義歯を取り去り、シリコーン模型に歯槽頂線を鉛筆で描きます。シリコーン模型には、義歯作成当時の歯槽形状が復元されます。

 (2)下顎歯槽頂線を記録する
    咬合器をはいれつNAVIにセットします。
透明板ホルダと透明板をセットします。
透明板の高さを調節します。模型の臼後三角部が著しく突出している場合は、透明板の臼後三角部分をハサミでカットします。

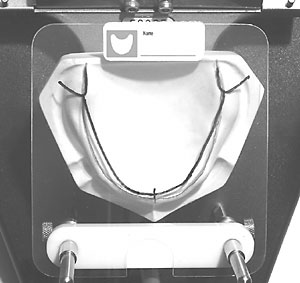

下顎歯槽頂線を、黒色油性ペンで記録します。(写真)
 (3)上顎歯槽頂線を記録する
    咬合器をはいれつNAVIに倒立セットします。
透明板ホルダをセットし、透明板を裏返しにセットします。
透明板の高さを調節します。

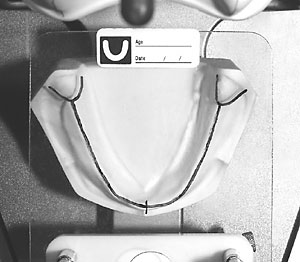

上顎歯槽頂線を、
赤色油性ペンで記録します。(写真)
 (4)はいれつNAVIで解析する




新しい義歯を作る場合

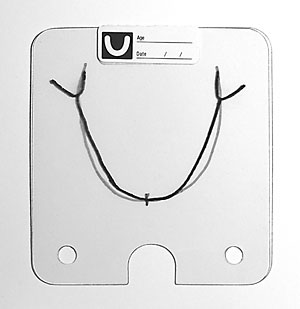

上下顎の歯槽頂線を記録した透明板を観察して上下の対向関係を解析し、より正確な排列プランにお役立てください。(写真上)

不調な義歯を診断する場合

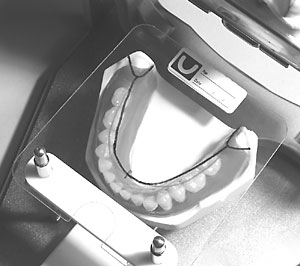

不調な義歯をシリコーン模型にのせ、上下顎の歯槽頂線を記録した透明板を重ねて観察します。不調な義歯の排列が歯槽頂線とずれていることなどが判りますから、修正のプランにお役立てください。(写真下)
